专业PSA制氮机设计方案：高效节能变压吸附制氮装置定制指南

一 · 气源质量与预处理设计：系统稳定性的基石

PSA制氮机的性能与寿命，七成取决于前端压缩空气的品质。空气中含有的水、油、粉尘若未经有效处理，将直接导致碳分子筛中毒、粉化，使产氮量衰减、纯度下降。设计首要环节是配置匹配的空压机与高效后处理单元。通常，系统需配置螺杆式空气压缩机，其排气压力建议稳定在0.7-1.0MPa范围。后处理必须包含三级过滤（前置、主管路、精密过滤器）及冷冻式或吸附式干燥机，将压力露点控制在-40℃以下，含油量低于0.01mg/m³，以符合《一般用压缩空气质量等级》(GB/T 13277)标准。中誉空分在提供方案时，会重点评估用户现场的海拔、温湿度，因为高原地区空气稀薄，需对空压机进行选型修正，夏季高温高湿环境则对干燥机能力提出更高要求。

二 · 吸附塔与工艺参数选择：能效与纯度的平衡艺术

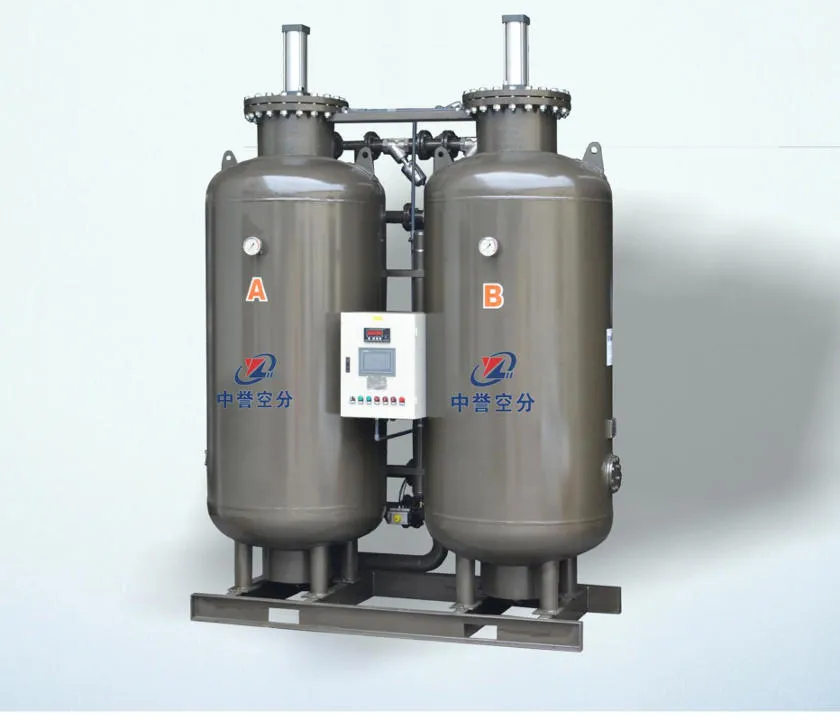

吸附塔是制氮机的“心脏”，其设计直接决定产品的纯度、产气量和能耗。主流工艺分为变压吸附（PSA）与真空变压吸附（VPSA），工业现场多采用双塔或三塔PSA流程。三塔系统通过增设一个均压塔，能显著提升氮气回收率，降低空压机负荷，尤其适用于大产气量或对能耗敏感的场合。核心工艺参数包括：吸附压力（通常0.6-0.8MPa）、吸附时间（数十秒至分钟级）、均压步骤次数与时长。例如，将吸附时间从60秒优化至90秒，在部分工况下可使回收率提升5%-8%。中誉空分的ZBN变压吸附制氮设备系列，即基于多年工艺数据积累，对均压梯度与切换时序进行了优化，确保在保证99.9%以上纯度的同时，实现较低的比能耗（每立方米氮气的电耗）。

三 · 智能化控制系统与集成：实现无人值守的关键

现代化制氮系统已超越单纯的气体生产，而是需要深度融入用户的整体用气网络。设计方案中，控制系统应采用可编程逻辑控制器（PLC）与触摸屏（HMI）组合，实时监控并显示产气纯度、流量、压力、吸附塔工作状态及报警信息。高级方案可集成远程监控模块，通过4G/5G或以太网将数据上传至云平台或中央控制室，实现故障预警与运行数据分析。在系统集成层面，设计需考虑与下游用气点（如激光切割机、食品包装线）的联动，可通过压力或流量信号实现供气系统的自动加卸载，避免能源空耗。中誉空分的解决方案通常包含这种智能化集成，其控制系统预留标准接口，便于用户后期接入工厂的MES或能源管理系统。

四 · 安全合规与应急设计：不容妥协的工程底线

气体分离设备属于压力容器范畴，设计方案必须严格遵循国家强制性标准。吸附塔、管道、阀门等承压部件的设计与制造需符合《固定式压力容器安全技术监察规程》(TSG 21)及GB 150《压力容器》标准，出厂须附有合格的设计文件与制造监检证书。安全设计必须包括：吸附塔进出口设置安全阀，整机配备紧急停机按钮，在断电、断气、超压、纯度不达标时能自动进入安全状态。此外，为保证关键用气点（如窑炉保护气）不间断供气，方案中常设计氮气缓冲罐，其容积根据用气波动量和切换周期计算，可在设备短时停机或检修时提供5-15分钟的应急缓冲。所有安全附件（如安全阀、压力表）必须定期校验。

五 · 全生命周期成本测算：超越初始投资的决策维度

评估一个PSA制氮机设计方案的优劣，初始设备报价仅占三成，全生命周期成本（LCC）才是核心。LCC包含：初始投资（设备、安装）、运行能耗（空压机与制氮机主机电耗，约占80%）、维护成本（滤芯、分子筛更换、定期保养）、备件储备。一个科学的设计方案会提供详细的能耗测算，例如，一台产气量200Nm³/h、纯度99.5%的制氮机，其配套空压机功率可能在75kW左右，年电费取决于当地电价与运行小时数。中誉空分在方案阶段会协助用户进行此项测算，通过优化工艺降低比能耗，并规划合理的维护周期（如建议每20000小时检查一次分子筛），从而帮助用户控制长期运营成本，实现真正的经济性。

制氮系统的设计是一个系统工程，从源头的空气质量保障，到核心吸附工艺的精妙平衡，再到智能化控制与严格的安全合规，每个环节都紧密相扣。最终，所有技术决策都需回归到用户的实际用气需求与总拥有成本上，通过科学测算与可靠集成，方能交付一个稳定、高效、经济的长期运行方案。

常见问题

变压吸附制氮装置在选型时，如何根据用气量和纯度需求确定设备规格？

变压吸附制氮装置选型需以用气工况为核心依据。我们通常建议用户明确三要素：用气峰值流量（Nm³/h）、稳定工作纯度（%）及工作压力（MPa）。例如，若用户峰值需求为200Nm³/h、纯度99.5%，则设备额定产气量应上浮15%-20%设计，避免分子筛长期满负荷运行。纯度每提高一个百分点，设备能耗约上升8%-10%。中誉空分采用动态模拟软件，结合用户24小时用气曲线进行匹配，确保压缩机、干燥机与吸附塔协同优化。对于波动较大的工况，我们建议增设缓冲储罐，容积按峰值气量的1/5-1/3计算，可有效降低设备启停频率，延长分子筛寿命至8-10年。

三塔吸附制氮机与双塔结构相比，在能效和稳定性上有哪些具体优势？

三塔吸附制氮机通过增加均压工序，可显著提升压缩空气利用率。在标准工况下（进气压力0.8MPa，环境温度25℃），三塔结构的氮气回收率可达45%-50%，比双塔结构提高约10%-15%，这意味着同等产气量下，配套空压机功率可降低15%左右。例如，生产100Nm³/h纯度99.5%的氮气，双塔系统通常需配37kW压缩机，而三塔仅需30kW机型。此外，三塔交替作业时吸附周期延长20%-30%，阀门切换频率降低，设备机械故障率下降约40%。中誉空分的三塔设备采用时序错相设计，单塔吸附时间可精准调节至120-180秒，特别适合用气量波动或对压力稳定性要求高的激光切割、医药包装场景。

变压吸附制氮装置运行中氮气纯度逐渐下降，常见原因和处理方法是什么？

变压吸附制氮装置纯度衰减需分阶段排查。首先检查前端气源，若冷冻干燥机出口露点高于-20℃或三级过滤器压差超过0.1MPa，说明预处理失效，应立即更换滤芯并检修干燥机。其次检查吸附塔压力，正常工作压力应维持在0.6-0.8MPa，若低于0.5MPa，可能是阀门密封泄漏或气动元件故障，需用皂液检测阀座并更换密封件。分子筛粉化也会导致纯度下降，可通过观察出口是否有黑色粉末判断。我们建议每6个月取样检测分子筛堆积密度，若下降超过15%则需部分更换。中誉空分为客户提供年度检测服务，包括均压阀性能测试、时序控制器校准，并提供分子筛寿命预测报告，避免突发停产。
